مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| رابط A | 12-فیبر MPO/MTP ماده (UPC صیقلی، سنجاق شده یا بدون پین) |
| رابط B | 4× LC دوبلکس (UPC پرداخت شده) |
| نوع فیبر | چند حالته پهن باند OM5 50/125 میکرومتر (بهینه سازی 850-950 نانومتر) |
| تعداد فیبر فعال | 8 فیبر (موقعیت های 1-4 و 9-12 فعال) |

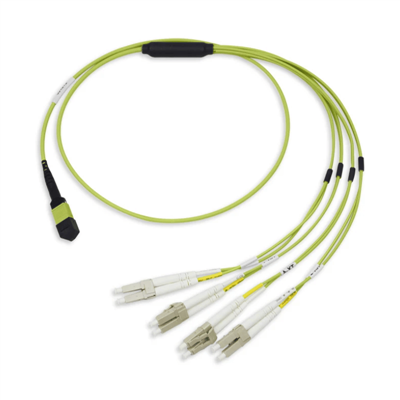

| ساختار کابل | تنه گرد (Ø3.0mm) تا پاهای شکسته گرد 4× (Ø1.6mm) |
| رتبه بندی ژاکت | استاندارد LSZH (هالوژن کم دود صفر)، OFNP/PVC اختیاری |
| دمای عملیاتی | -20 درجه تا +70 درجه |
| دمای ذخیره سازی | -40 درجه تا +85 درجه |
| رنگ استاندارد | سبز لیمویی (استاندارد OM5 در TIA-598) |
| شعاع خم شدن | 10× قطر کابل (بارگذاری شده)، 20× قطر کابل (بدون بار) |
| طول Fanout | 0.5 متر، 1 متر، یا 1.5 متر از نقطه شکست به کانکتورهای LC |
| پارامتر | مشخصات چند حالته OM5 |
|---|---|
| از دست دادن درج (MPO) | کمتر یا مساوی 0.35dB (معمولاً کمتر یا مساوی 0.25dB) |
| از دست دادن درج (LC) | کمتر یا مساوی 0.30dB (معمولاً کمتر یا مساوی 0.20dB) |
| ضرر برگشتی (UPC) | بزرگتر یا مساوی 20 دسی بل |
| تضعیف فیبر @ 850nm | کمتر یا مساوی 2.4 دسی بل در کیلومتر (استاندارد OM5) |
| تضعیف فیبر @ 950nm | کمتر یا مساوی 2.4 دسی بل در کیلومتر (OM5 SWDM بهینه شده) |
| پهنای باند مودال موثر @ 850nm | بزرگتر یا مساوی 3500 مگاهرتز·کیلومتر (استاندارد OM5) |
| محدوده طول موج عملیاتی | 850 نانومتر، 950 نانومتر (SWDM: 850/880/910/940 نانومتر) |
سناریوهای کاربردی
برترین-از-یکپارچه سازی Rack to Structured Cableing
پورتهای QSFP28/QSFP+ را روی سوئیچهای TOR مستقیماً به زیرساختهای کابلکشی ساختیافته مبتنی بر LC- متصل میکند و نیاز به کاستهای جداگانه یا پانلهای آداپتور در محیطهای محدود{3}}فضا را از بین میبرد و در عین حال عملکرد کامل 100G/40G را حفظ میکند.
01
شکست پانل وصله{0}}چگالی بالا
رابطهای بین پانلهای وصلهای با تراکم بالا{0}}MPO- و پورتهای LC سرور یا دستگاه ذخیرهسازی مجزا که نسبت چگالی 12:1 یا 24:1 را در ستون فقرات فعال میکند و در عین حال رابطهای آشنای LC را در لایه تجهیزات فراهم میکند.
02
توزیع اپتیک موازی
سیگنالهای موازی 100G SR4 یا 40G SR4 را از سوئیچهای ستون فقرات به چندین دستگاه لایه دسترسی 25G یا 10G توزیع میکند، از معماریهای برگ{6}} ستون فقرات و نسبتهای اشتراک بیش از حد معمول در استقرار مقیاس فوقالعاده پشتیبانی میکند.
03
SWDM 100G Single-برنامه های فیبر
از قابلیت پهنای باند OM5 برای پشتیبانی از برنامههای نوظهور SWDM4 100GBASE-SR BiDi استفاده میکند، که در آن یک تک LC دوبلکس میتواند 100G را با استفاده از چهار طول موج در هر فیبر (850/880/910/940nm) حمل کند، که بهطور چشمگیری نیازهای تعداد فیبر را کاهش میدهد.
04
مهاجرت و شبکه های ترکیبی
انتقال تدریجی از زیرساختهای مبتنی بر 10G/25G LC-به ستون فقرات مبتنی بر 40G/100G MPO- را فعال میکند و امکان همزیستی هر دو نوع رابط را در طول دورههای انتقال بدون تعویض زیرساخت عمدهفروشی فراهم میکند.
05
تست کارخانه و تضمین کیفیت
بازرسی سطح انتهایی تداخل سنجی سه بعدی
هر صفحه انتهایی کانکتور (MPO و LC) با استفاده از تداخل سنجی سه بعدی خودکار برای تأیید هندسه، تجزیه و تحلیل خراش / نقص، و تمیز بودن مطابق با استانداردهای IEC 61300-3-35 بررسی می شود و از هم ترازی هسته و حداقل تلفات سیگنال اطمینان می یابد.
تست ضرر و زیان درج
100% مجموعهها در طول موجهای عملیاتی (850 نانومتر برای OM5) با استفاده از تجهیزات آزمایش درجه مرجع کالیبرهشده، با نتایج مستند شده و در گزارشهای آزمایشی جداگانه آزمایش میشوند.
تایید قطبیت و تداوم
سیستمهای خودکار نقشهبرداری فیبر پیکربندی صحیح قطبیت و پیوستگی پایان به{1} را برای همه موقعیتهای فیبر تأیید میکنند و مشکلات اتصال میدان را حذف میکنند.
تست دوام مکانیکی
کابلهای نمونه از هر دسته تولیدی تحت آزمایشهای دوام جفتگیری 500 سیکلی و تست تنش کششی/خمشی برای تایید استحکام مکانیکی قرار میگیرند.
غربالگری محیطی
نمونه های نماینده تحت چرخه دما (-40 درجه تا +85 درجه) و قرار گرفتن در معرض رطوبت (95٪ RH) قرار می گیرند تا از قابلیت اطمینان طولانی مدت در محیط های مختلف عملیاتی اطمینان حاصل شود.
آماده بهینه سازی اتصال مرکز داده خود هستید؟
امروز با ما تماس بگیرید تا در مورد نیازهای خاص خود صحبت کنید و یک راه حل سفارشی دریافت کنید.
